## schemat
- dziel schemat na bloki funkcyjne
- pamiętaj o wstawieniu wszystkich elementów dodatkowych (kondensatory odsprzęgające, ferryty itd.)
- nie łącz wszystkiego ścieżkami, etykiety czasami są czytelniejsze
- opisz wszystkie elementy nazwą i wielkością
- zwróć uwagę by elementy były numerowane po kolei i nie było dziur w numeracji


##dobór elementów
- przy wyborze elementów zwracaj uwagę na:
-- wydajności prądowe
-- możliwą moc do wypromieniowania z obudowy
-- dokładność elementu
-- wielkość elementu
- czytaj dokumentację elementu
- uwzględnij wszystkie pasywne elementy przewidziane przez producenta
- jeśli w dokumentacji jest proponowany układ ścieżek to uwzględnij go przy projektowaniu PCB


## dobór technologii
- ilość warstw
- rodzaj laminatu
- grubość miedzi
- minimalne wielkości ścieżek, izolacji, wierceń


## wielkość płytki
- zależy od ilości i wielkości elementów
- pierwsze oszacowanie wielkości po zrobieniu testu
- dobór obudowy lub odgórne wymagania mechaniczne
- należy wziąć pod uwagę warunki termiczne i mechaniczne (drgania)


## ścieżki
- rób ścieżki najkrótsze jak to możliwe

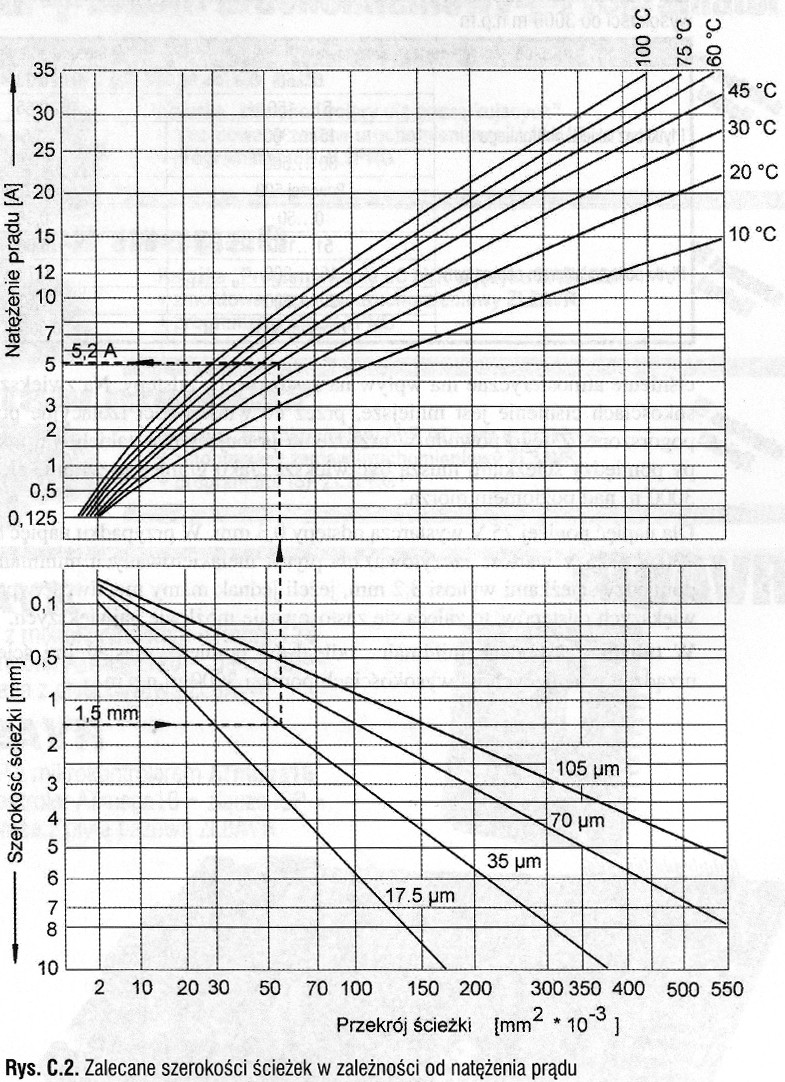

- grubość jest dowolna i uzależniona od wymagań elektrycznych. Im grubsza tym lepsza, ale bez przesady. Pamiętaj o możliwościach wykonawczych płytki.
- jeśli ścieżka jest za gruba do prowadzenia narysuj ją za pomocą poligonu. Jeśli ścieżka jest po obu stronach płytki zapewnij jej połączenie za pomocą przelotek.
- odległości między ścieżkami powinny być dopasowane do napięć. Dla ścieżek z napięciem 230V zachowaj odległość min 4mm (lakierowane), 8mm (nie lakierowane).
- odległości między ścieżkami powinny być dopasowane do technologii wykonywania płytek.
- łam ścieżki pod kątem 45stopni.
- jak najmniejsza liczba zmian kierunku i warstwy
- ścieżki z sygnałami różnicowymi prowadź równolegle do siebie i zapewnij im tą samą długość
- masę prowadzić za pomocą pola miedzi
- nie pozostawiaj na płytce miedzi która do niczego nie jest podłączona (usunąć lub dołączyć do masy)
- prowadź ścieżki z odpowiednio dobraną siatką do rastru wyprowadzeń elementów. Nigdy nie prowadź ścieżek z nadmiernie małą siatką lub bez przyciągania do siatki.
- staraj się minimalizować ilość przelotek
- prowadź zasilanie i masę w układzie gwiazdowym (zawsze ze źródła)
- nigdy na jednej ścieżce zasilania nie podłączaj układu silnie zakłócającego i wrażliwego na zakłócenia
- jeśli jest to konieczne rozdziel masy np. dla układów cyfrowych i analogowych
- unikaj prowadzaenia ścieżek jednego bloku funkcyjnego przez inne bloki (szczególnie ścieżek sygnałowych przez bloki zasilania)
- wyprowadzaj ścieżki ze środka padów


## układanie elementów
- w pierwszej kolejności układaj elementy pod względem mechanicznym (gałki potencjometry, punkty mocowania itd.)
- w drugiej kolejności układaj elementy pod względem termicznym
- układając elemeny weź pod uwagę podział na bloki funkcjonalne (np. Zasilanie, uP, układy analogowe, układy izolowane, układy wysokonapięciowe)
- układaj elementy symetrycznie
- układając elementy zastanów się jak będą lutowane
- nie umieszczaj elementów w pobliżu punktów montażowych. Moga utrudnić montaż płytki w obudowie.
- minimalizuj ilość różnej wielkości otworów. Zminimalizuje to potrzebę zmiany narzędzi podczas wykonywania płytki.


## separacja galwaniczna
- nigdy nie prowadź ścieżek między dwoma separowanymi obwodami
- jeśli separacja galwaniczna tego wymaga zaprojektuj frezowania


## warstwa opisowa
- układaj napisy tak by nie nachodziły na pady
- podpisuj płytkę nazwą, wersją, autorem
- pozostaw miejsce do wpisania np. numeru seryjnego urządzenia, kontroli jakości it.

Pamiętaj:
- wprowadź do DRC parametry producenta laminatu
- zrób test gabarytów płytki
- ustaw wielkość laminatu wyprowadzenia zgodnie z DIL (dual in line) w rastrze 2,54mm.
- podziel płytkę na bloki zależne od funkcji elementów w nich zamieszczonych
- rozłóż elementy mechaniczne tak by użytkowanie płytki było wygodne
- rozłóż elementy zgonie ze wcześniejszym podziałem na sekcje
- zidentyfikuj najważniejsze ścieżki układu i poprowadź je jako pierwsze.
- poprowadź ścieżki zasilania pamiętając o natężeniu prądu oraz o wielkości napięcia.
- poprowadź ścieżki sygnałowe, pamiętaj że w niktórych przypadkach jest możliwość zamiany pinów.
- \"posprzątaj płytkę\"
- sprawdź DRC
- poukładaj opisy tak by nie wchodziły na inne elementy i pady
- podpisz płytę
